断熱材(建材パネル)をプレカット!
「カッティングマシン」で施工現場を効率化

建築用断熱材や心材のプレカットが可能

当社では自社開発の利点を活かし、お客様のご要望に応じ様々な業界に様々な専用NCカッティングマシンを提供しております。
その技術を応用し今回、建築用断熱材等のプレカット加工も可能にしました。
任意の形状でプレカットが可能。

断熱材 プレカット

様々な施工箇所での断熱材のプレカットが可能です。

断熱材を、事前に工場でプレカットして作業することで、現場作業を大幅に削減できます。

precut2



product-options-5
フォーム専用マシン「AS1212F」

product-options-6
大型ツインヘッドマシン「AS5022FW」

建築業界向けの特長

建築用断熱材や、芯材など厚みのある材料が自由な形にカットできます。
※プレカットが可能素材例:PS,PP,PE,プラダンなど
※オプションでドリル穴、ペン書きなど様々なヘッドを搭載出来ます。

40,50㎜のフォーム加工及び角加工に必要なVカットも可能ですので、昨今の住宅への個別対応、短納期、ローコスト化に威力を発揮します。

建築材カッティング可能素材

加工素材  PS(ポリスチレン)、PP(ポリプロピレン)、PE(ポリプロピレン)、プラダン等

加工厚み  最大60㎜(サンテックフォームQ25の場合)

product-options-6
product-options-7

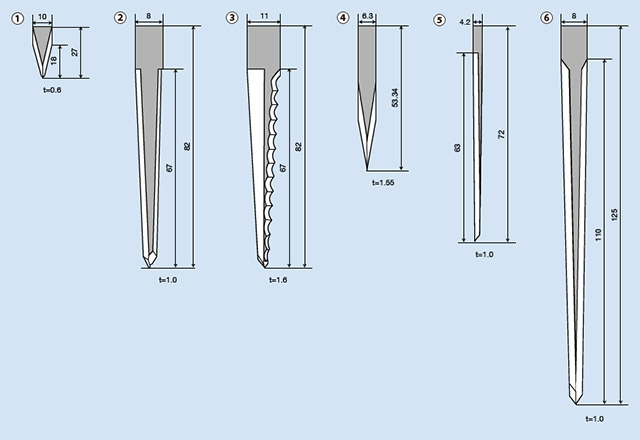

素材に合わせた豊富なカッター刃

右記の様な刃物をレシプロ(モーターの回転をカムにより高速に上下運動に変える)振動により硬い、厚い素材も加工可能になりました。

products-samples-7-5

様々な専用NCカッティングマシン

当社では自社開発の利点を活かし、お客様のご要望に応じ様々な業界に様々な専用NCカッティングマシンを提供しております。 その技術を応用し今回、建築用断熱材の加工の用途別NC装置が可能になりました。

加工サイズの選択と用途(ペンでの穴位置トンボ描画、ルーター穴あけ、断熱材のカット、コーナーのVカット、等)に合わせて実情のお仕事にマッチした省力化NC装置の誕生です。

システム構成

ソフトウェア
建築用断熱加工ソフト

パターンA

穴の位置のトンボ、加工ラインの描画の為のプロッタで低価格装置

product-options-5

ペン描画用プロッタ AS-Pシリーズ

パターンB

穴の位置にダイレクトにルータで穴加工するNCルーターマシン

product-options-5

NCルータープロッタ AS-Rシリーズ

パターンC

断熱材自体を様々な形、大きさに加工する振動式カッティングマシンオプションでVカット加工も可能

product-options-5

カッティングプロッタ AS-Sシリーズ

パターンD

パターンA,B,C を全て網羅したマルチNCカッティングマシン

product-options-5

マルチNCマシン AS-Mシリーズ

主な仕様

機種名 加工サイズ 機械寸法 重量(Kg) 性能
AS1212F 1200×1200 1810×1740×1100 300 最大スピード 1200mm/s
AS1613F 1600×1300 2100×1840×1100 450 最大加速度 1.0G
AS2016F 2000×1600 2560×2110×1100 550 位置決精度 ±0.2mm
AS2616F 2600×1600 3160×2110×1100 700 反復精度 ±0.05mm
